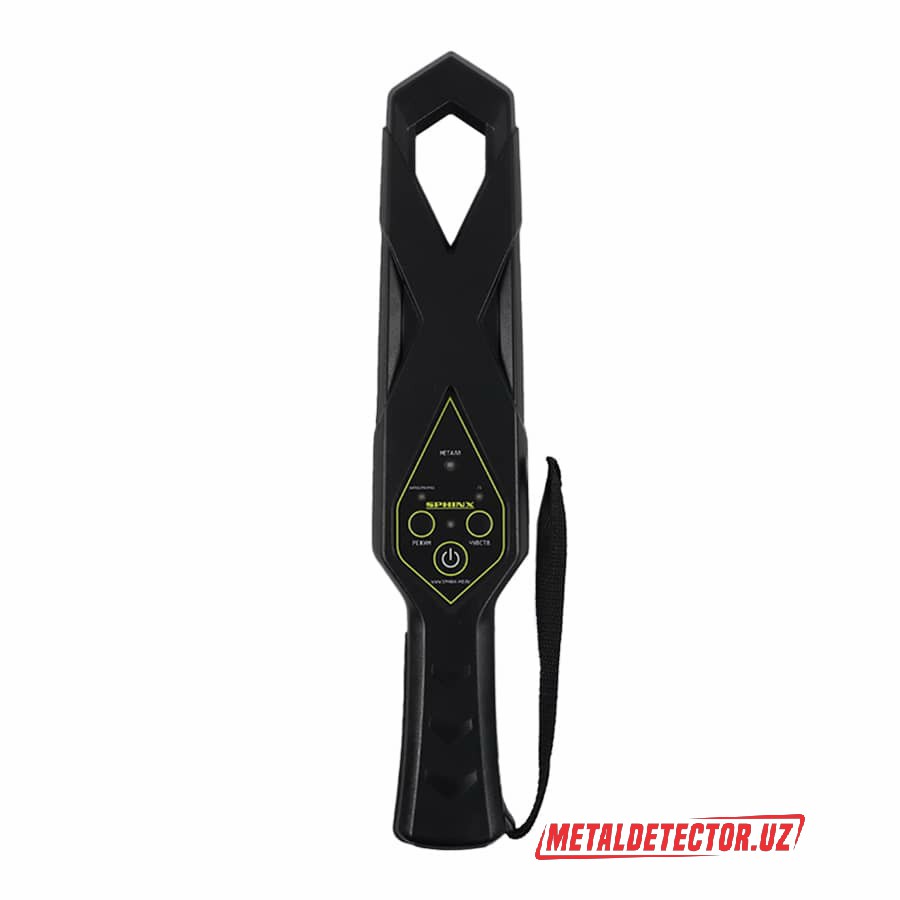

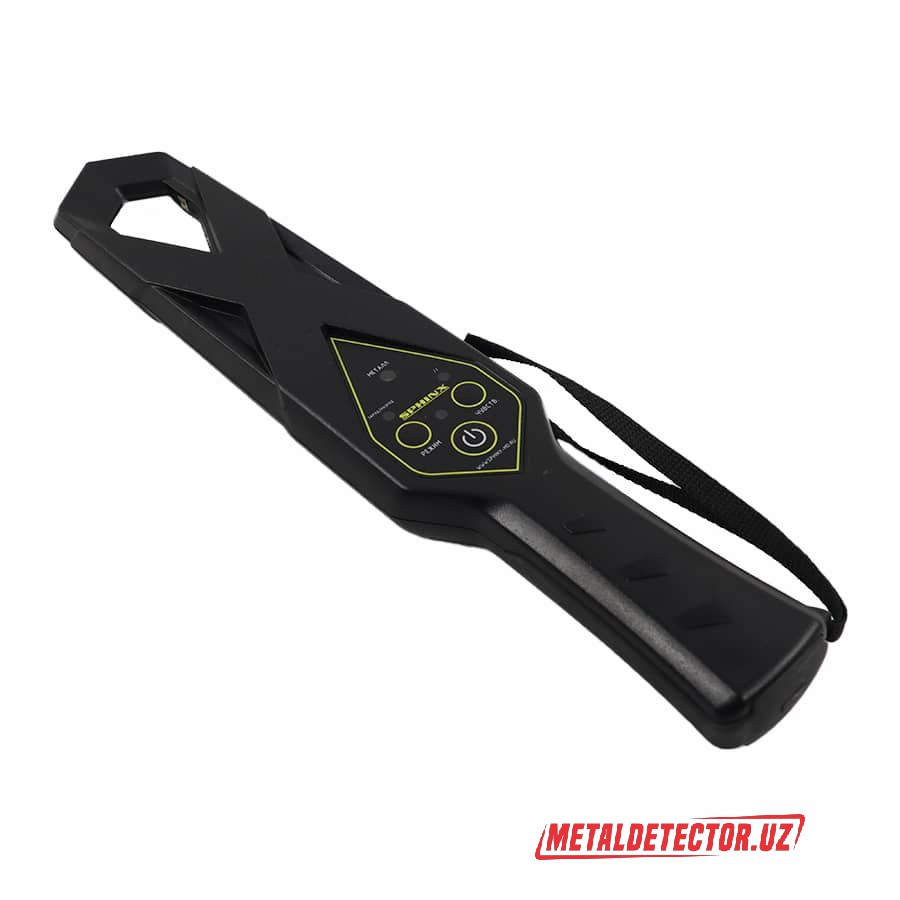

Описание ручного досмотрового металлоискателя Сфинкс ВМ-611 Вихрь

Металлоискатель ВМ-611 Вихрь одна из последних разработок компании Сфинкс в сфере производства ручных металлоискателей. Модель выполнена в прочном корпусе из ударопрочного пластика. Внутри корпуса размещены источник питания, плата управления. В корпус металлоискателя встроен вихретоковый преобразователь (ВТП).

Прибор работает на основе гармонических одночастотных колебаний. Благодаря встроенному стабилизатору напряжения модель работает в диапазоне изменения напряжение от 7 до 9 В.

В модель встроен индикатор (световая сигнализация). Индикатор “ЗАРЯД/РАЗРЯД” срабатывает при разряде аккумуляторной батареи ниже 7.5В

Этапы срабатывания индикатора:

1. Ниже 7,5В индикатор мигает;
2. Ниже 7В включается звуковая сигнализация оповещения и загорается индикатор;
3. Ниже 6,7В модель выключается автоматически;
4. Прибор переходит в режим звуковой индикации если напряжение ниже 7В и прибор находится в режиме “ВИБРО”.

Назначение прибора

Металлоискатель разработан для обнаружения запрещенных предметов из черных и цветных металлов в слабопроводящей среде, а также скрытых предметов в багаже или под одеждой. Используя последние достижения микропроцессорных технологий ВМ-611 ВИХРЬ может применяться в целях досмотра в муниципальных и общеобразовательных учреждениях, в силовых структурах, а также медицине.

Технические характеристики

Прибор обеспечивает обнаружение объектов из цветных и черных металлов в динамическом режиме при скоростях от 0 до 0,5 м/сек.

Контролируемое расстояние:

• Пистолет типа «ПМ» — 200 мм;
• Штык нож -150 мм;
• Батарея «Крона» — 130 мм;

Рабочая частота – около 30 кГц;
Вероятность обнаружения – 0,98;
Питание – 9 В.;
Ток потребления – 3 мА;
Автоматическое отключение питания при бездействии — через 8 минут;
Порог срабатывания индикации разряда источника питания — 7В.;
Время непрерывной работы – 400 ч. (с батареей U9VL- J 9V);
Габаритные размеры – 415*80*30 мм.;
Масса с элементом питания – 0,34 кг.
Диапазон рабочих температур — 20° до +50° С;
Относительная влажность 98% при Т +25° С;
Атмосферное давление от 630 до 800 мм р.с.

Зарядное устройство БП-002 предназначено для зарядки аккумуляторной батареи, которая находится внутри корпуса металлоискателя. Зарядное устройство подключается к металлоискателю и может крепиться на стену, через специальное крепление.

Технические характеристики БП-002:

• Питание 220В, 50 Гц;
• Длина провода: 1,5 м.

Особенности модели

Высокая чувствительность;
Широкая зона сканирования;
Селекция по размерам объекта;
Полная автоматическая настройка;
Возможность ручной настройки;
Высокая помехоустойчивость;
Корпус из ударопрочного пластика ABS+PC;
Автоматическое отключение питания;
Звуковая, световая, бесшумная индикация;
Пропорциональная индикация разряда батареи;
Низкое энергопотребление;
Широкий диапазон рабочих температур;
Эргономичная конструкция;
Модульное зарядное устройство, с возможностью крепления к стене.

Подготовка к работе

Необходимо надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку.

Включите прибор, удерживая кнопку (!!) 1 сек. После окончания тестирования прибора, загорается зеленый светодиод. Проверьте готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.). Световая сигнализация (красный светодиод), а так же звуковая и вибросигнализация ( если присутствует в данной модификации), должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе «Технические характеристики»). Прибор готов к работе.

При повторных (или многократных) «включениях/выключениях» прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.

Обслуживание

Техническое обслуживание прибора заключается в следующем:

Удаление пыли с поверхности корпуса;
Визуальная проверка внешнего вида корпуса;
Проверка надежности контакта соединений в разъеме для подключения элемента питания;
Проверка работоспособности прибора согласно разделу «ПОДГОТОВКА К РАБОТЕ».

Порядок работы

Поднесите прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности произведите поиск. Скорость сканирования не должна превышать 0,5 м \с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается. Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.

Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании ( <0,5 m/c) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см. друг от друга.

При нажатии кнопки «УПРАВЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ» (ЧУВСТВ.) загорается светодиод «/2» чувствительность прибора к крупным металлическим предметам (нож, пистолет и т.д.) снижается (в 2 раза), а мелкие металлические предметы (мелкие монеты, застежки, молнии и т.д.) не вызывают срабатывания сигнализации.

Таким образом, появляется возможность определить величину обнаруженного при первичном сканировании металлического предмета путем нажатия кнопки и повторным сканировании подозрительного участка обследуемого объекта (одежды человека, багажа и т.д.) При этом мелкие металлические объекты не будут выделяться, и отвлекать оператора от поиска опасных предметов (пистолет, нож и т.д.).

При нажатии кнопки «УПРАВЛЕНИЕ РЕЖИМОМ ИНДИКАЦИИ» (РЕЖИМ) происходит изменение режима индикации. ВМ-611 ВИХРЬ (ПРО) — звук/без звука, ВМ-611 ВИХРЬ УЛЬТРА звук/вибро.
